纰崇被纰崇撼绫崇?-瓒?骇?靛??ㄧ???????澶???借〃

logo区

电极材料名称:

电极材料名称	类型	储能机理	制备工业	原材料	外观	粒度	比表面积	电解液	比电容	信息来源	收集人	校对人

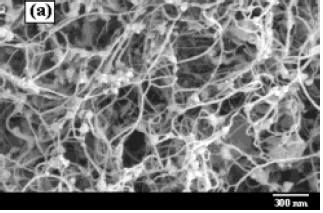

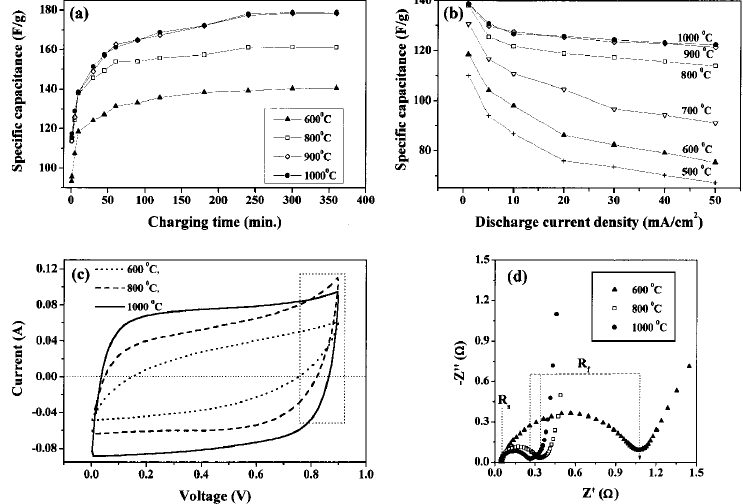

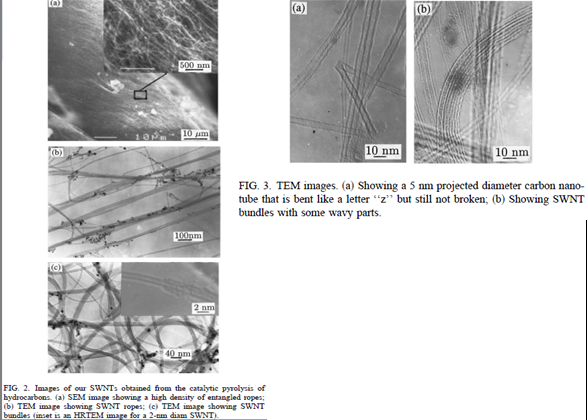

碳纳米管	单壁碳纳米管	双电层电容	电弧法	石墨	具有石墨层卷曲而成的无缝管状结构	/	357	6 mol/L KOH	180	K.H. An、 W.S. Kim、 Y.S. Park、 et al. Supercapacitors Using Single-Walled CarbonNanotube Electrodes. Adv. Mater., 2001, 13(7): 497-500.	周梦琦	鞠鸿飞

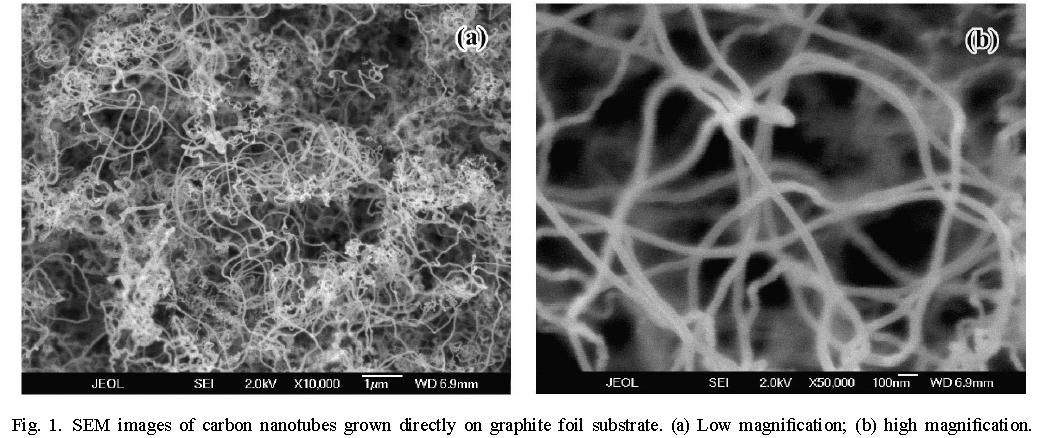

碳纳米管	多壁碳纳米管	双电层电容	石墨片直接生长	石墨	棒状	/	/	6 mol/L KOH	115.7	J.H. Chen、 W.Z. Li、 D.Z. Wang、 et al. Electrochemical characterization of carbon nanotubes as electrode in electrochemical double-layer capacitors. Carbon, 2002, 40(8): 1193-1197.J.H. Chen, W.Z. Li, Z.P. Huang, et al. Proceedings of the 197th Meeting of Electrochemical Society, Toronto, Canada,2000, May 14-18.	周梦琦	鞠鸿飞

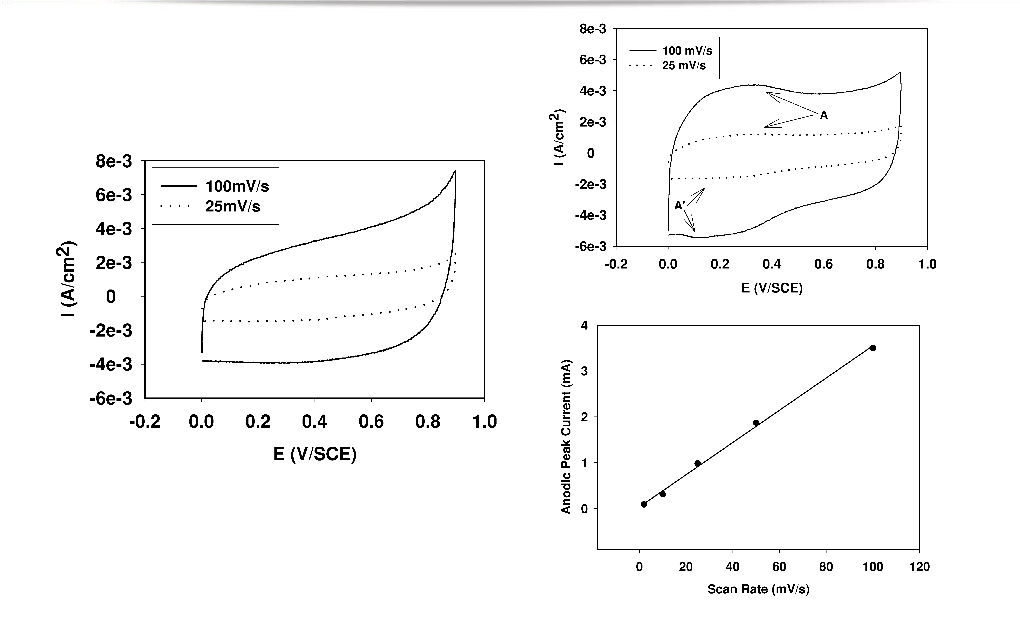

碳纳米管	多壁碳纳米管	赝电容	催化裂解	烃类	棒状	/	/	6 mol/L KOH	137	E. Frackowiak、 K. Jurewicz、 S. Delpeux、 et al. Nanotubular materials for supercapacitors. J. Power Sources., 2001, 97-98: 822-825.E. Frackowiak、 F. Béguin. Carbon materials for the electrochemical storage of energy in capacitors. Carbon., 2001, 39(6): 937-950.E. Frackowiak、 K. Metenier、 V. Bertagna、 et al. Supercapacitor electrodes from multiwalled carbon nanotubes. Appl. Phys. Lett. , 2000, 77 (15) : 2421-2423.E. Frackowiak、 F. Béguin. Electrochemical storage of energy in carbon nanotubes and nanostructured carbons. Carbon, 2002, 40(10): 1775-1787.	周梦琦	鞠鸿飞
碳纳米管	多壁碳纳米管	赝电容	催化裂解	烃类	棒状	/	410	1 mol/L H2SO46 mol/L KOH	8590	E. Frackowiak、 K. Jurewicz、 K. Szostak、 et al. Nanotubular materials as electrodes for supercapacitors. Fuel Processing Technology, 2002, 77-78(20): 213-219.E Frackowiak、 S Delpeux、 K Jurewicz、 et al. Enhanced capacitance of carbon nanotubes through chemical activation. Chem. Phys. Lett., 2002, 361(1-2): 35-41.	周梦琦	鞠鸿飞

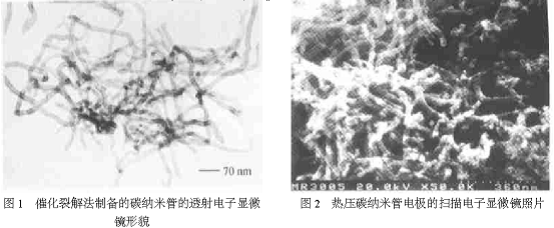

碳纳米管	多壁碳纳米管	赝电容	催化裂解	乙炔（C2H2）/氢气（H2）	棒状	/	/	1 mol/L H2SO4	107 F/cm3	马仁志、魏秉庆、徐才录等. 基于纳米碳管的超级电容器. 中国科学(E 辑) , 2000, 30 (2) : 112～ 116.R.Z. Ma、 J. Liang、 B.Q. Wei、 et al. Study of electrochemical capacitors utilizing carbon nanotube electrodes. J. Power Sources., 1999, 84: 126-129.	周梦琦	鞠鸿飞
碳纳米管	多壁碳纳米管	双电层电容	催化裂解	烃类	棒状	/	/	6 mol/L KOH	60	刘辰光、刘敏、王茂章等. 电化学电容器中炭电极的研究及开发. 新型炭材料, 2002, 17(2): 64-72.	周梦琦	鞠鸿飞
碳纳米管	多壁碳纳米管	双电层电容	激光束沉积法	烃类	棒状	/	/	有机电解液	75	L. Diederich、 E. Barborini、 P. Piserietal. Supercapacitors based on nanostructured carbon electrodes grown by cluster-beam deposition. Appl.Phys. Lett., 1999, 75 (17): 2662～ 2664.	周梦琦	鞠鸿飞
碳纳米管	多壁碳纳米管	双电层电容	激光束沉积法	烃类	棒状	/	/	1.4 mol/L TEABF4	65	E. Frackowiak、 K. Jurewicz、 K. Szostak、 et al. Nanotubular materials as electrodes for supercapacitors. Fuel Processing Technology, 2002, 77-78(20): 213-219.E Frackowiak、 S Delpeux、 K Jurewicz、 et al. Enhanced capacitance of carbon nanotubes through chemical activation. Chem. Phys. Lett., 2002, 361(1-2): 35-41.	周梦琦	鞠鸿飞
碳纳米管	多壁碳纳米管	双电层电容	催化裂解	乙炔（C2H2）	棒状	/	/	1 mol/L LiClO4	18.2	B. Zhang、 J. Liang、 C.L. Xu、 et al. Electric double-layer capacitors using carbon nanotube electrodes and organic electrolyte. Mater. Lett., 2001, 51(6): 539-542.	周梦琦	鞠鸿飞

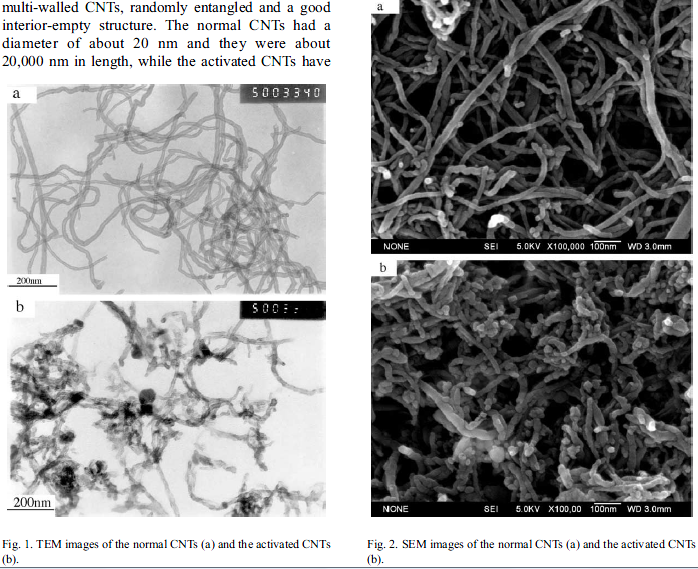

碳纳米管	多壁碳纳米管	双电层电容	化学气相沉积	甲烷（CH4）	棒状	/	510.5	1 mol/L LiClO4	50	Q. Jiang、 M.Z. Qu、 G.M. Zhou、 et al. A study of activated carbon nanotubes as electrochemical super capacitors electrode materials. Mater. Lett., 2002, 57(4): 988-991.	周梦琦	鞠鸿飞

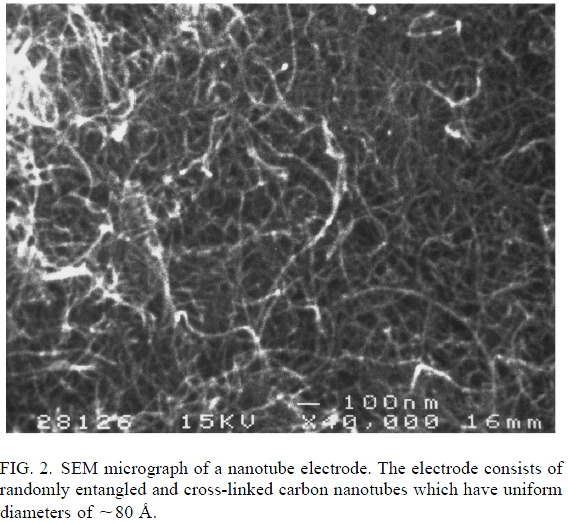

碳纳米管	多壁碳纳米管	双电层电容	催化裂解	烃类	棒状	/	430	1mol/L H2SO4	49-113	C. Niu、 E.K. Sichel、 D. Moy、 H. Tennent. High power electrochemical capacitors based on carbon nanotube electrodes. Appl. Phys. Lett., 1997, 70(11): 1480?1482.	周梦琦	鞠鸿飞
