| 电极材料名称 |
类型 |
储能机理 |
制备工业 |
原材料 |
外观 |
粒度 |
比表面积 |
结构与形貌图 |
电解液 |
比电容 |
电化学性能相关图 |
信息来源 |
收集人 |
校对人 |

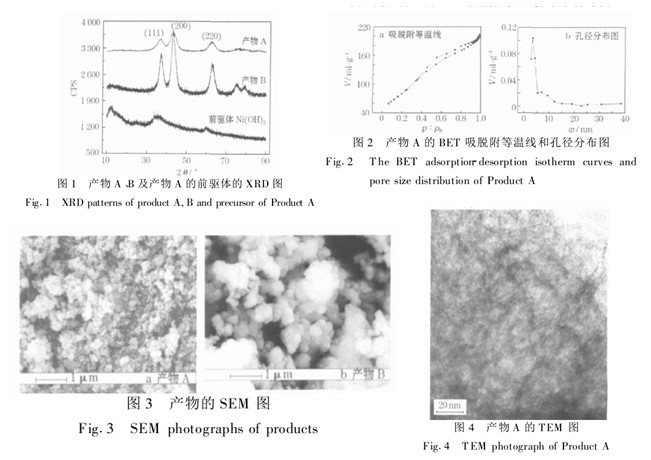

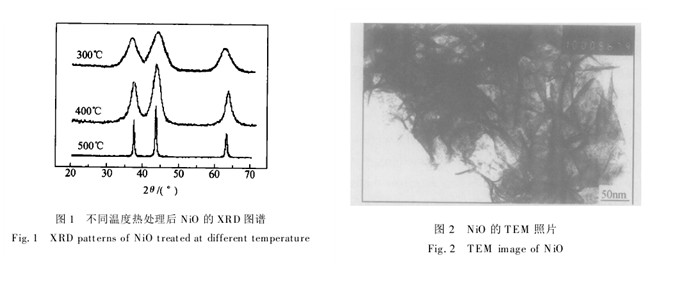

| 氧化镍 |
- |
赝电容 |
Ni(OH)2分解法（沉淀转化法） |
硝酸镍，草酸钠，氢氧化钠 |
针状 |
10 |
- |
|
0.5 mol/L KOH |
243 |
|
邓梅根、杨邦朝、胡永达.纳米NiO的制备及其赝电容特性研究.材料工程，2005,5:19-21 |
刘京亮 |
周忠年 |

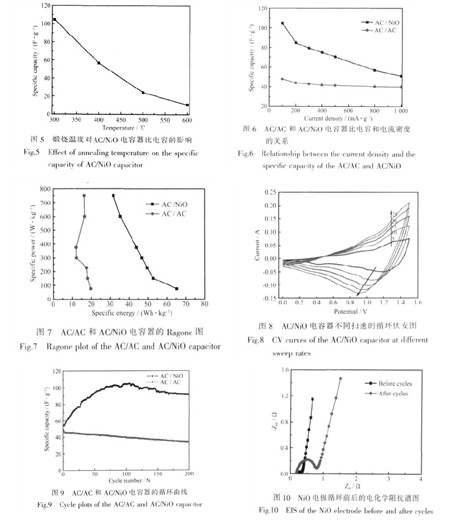

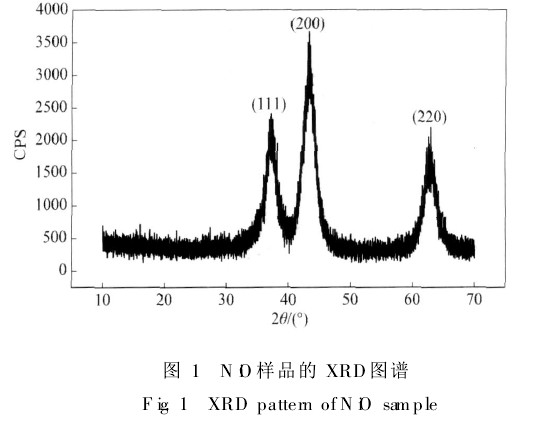

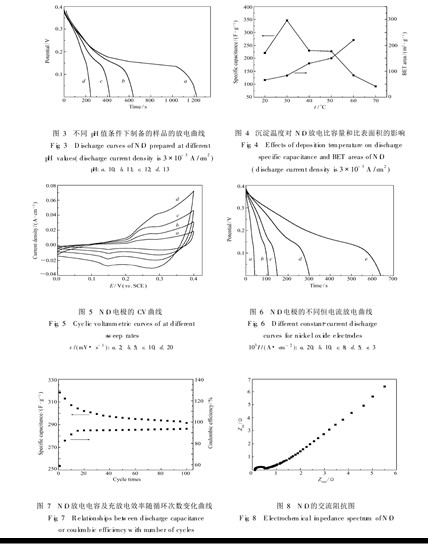

| 氧化镍 |
立方相NiO |
赝电容 |
并流沉淀法 |
硝酸镍，碳酸氢铵 |
- |
- |
- |
|
5 mol/L KOH |
352.7 |
|
陈野、刘良、张尊波、向琪.并流沉淀法合成氧化镍及其电容性能.精细化工，2008,25(5):424-427 |
刘京亮 |
周忠年 |

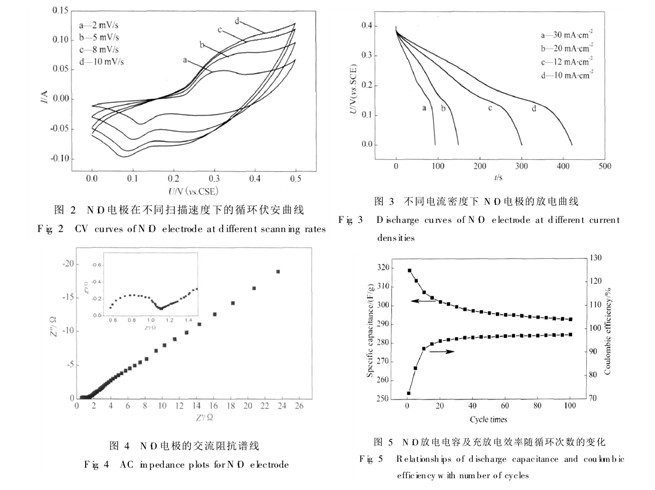

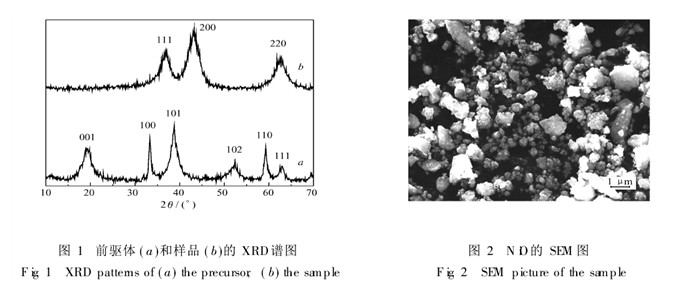

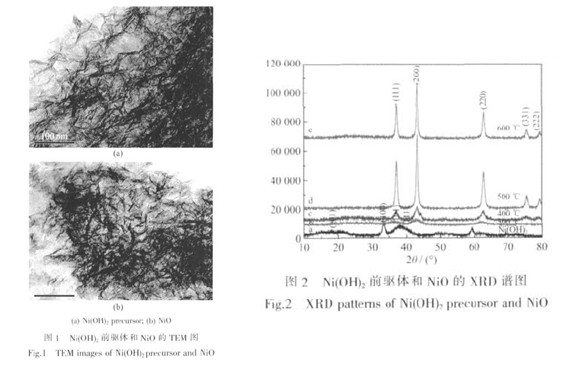

| 氧化镍 |
立方相NiO |
赝电容 |
直接沉淀法 |
硫酸镍，氢氧化钠，硫酸，聚乙二醇 |
颗粒状 |
- |
- |
|
5 mol/L KOH |
346 |
|
陈野、舒畅、张春霞、葛鑫、张密林.氧化镍的合成及其超级电容性能.应用化学，2007，24(8):873-877 |
刘京亮 |
周忠年 |
| 氧化镍 |
无定型 |
赝电容 |
微乳液法 |
TX-100、正己醇、正庚烷，硝酸镍，氢氧化钠 |
无定型 |
- |
- |
|
6 mol/L KOH |
104.4 |
|
段浩、刘开宇、张莹、郑禾、李傲生.微乳法制备无定形NiO及其电化学电容行为.无机化学学报，2009，25(2):243-248 |
刘京亮 |
周忠年 |

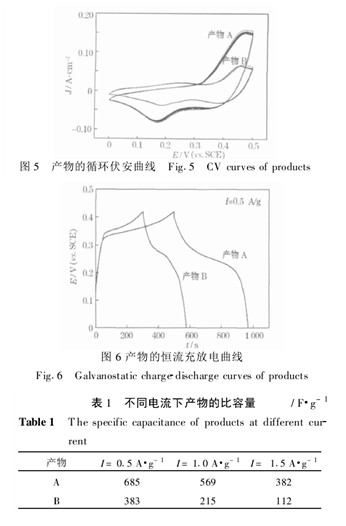

| 氧化镍 |
无定型 |
赝电容，双电层电容 |
模板法 |
SDS，尿素，氯化镍 |
介孔 |
5 |
305 |
|
0.5 mol/L KOH |
685 |
|
刘艳英、郑明森、董全峰.超级电容器用介孔NiO的制备及性能.电池，2009,39(2):59-61 |
刘京亮 |
周忠年 |

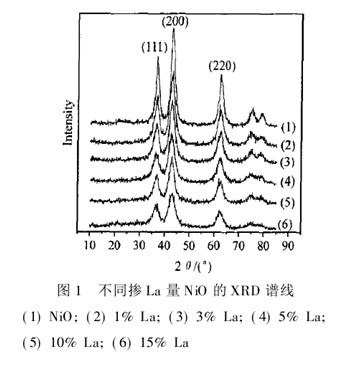

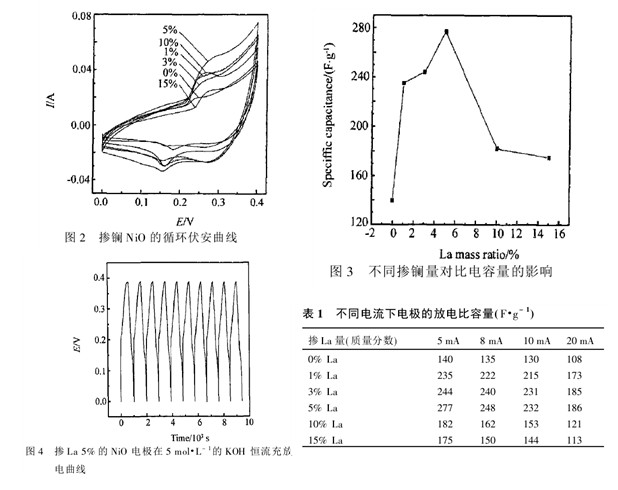

| 氧化镍 |
掺La立方相NiO |
赝电容 |
化学共沉淀法 |
碳酸氢钠，硝酸镍，硝酸镧 |
- |
- |
刘京亮 |
|
5 mol/L KOH |
277 |
|
陈野、韩丹丹、张密林、葛鑫.掺镧纳米NiO的制备及超大电容性能研究.中国稀土学报，2006，24(6):691-694 |
刘京亮 |
周忠年 |

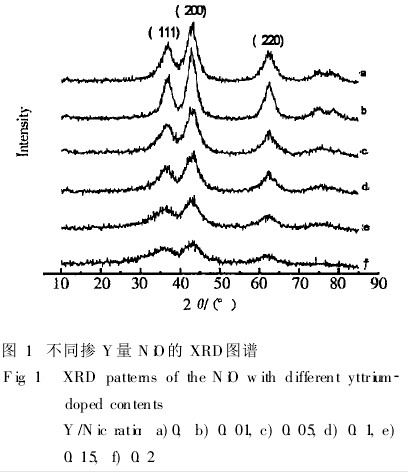

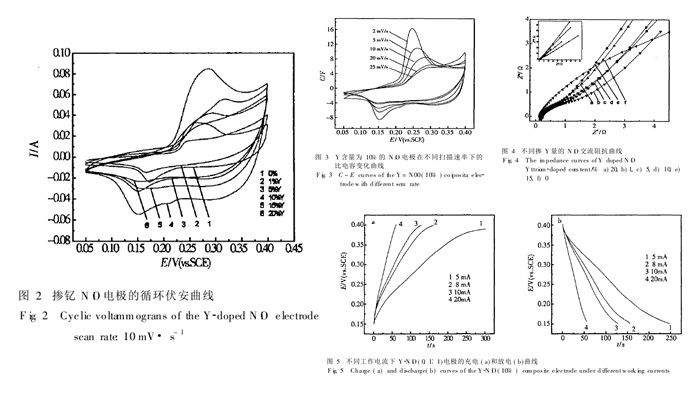

| 氧化镍 |
掺Y立方相NiO |
赝电容 |
化学共沉淀法 |
碳酸钠，硝酸镍，氧化钇 |
- |
- |
- |
|
5 mol/L KOH |
363 |
|
韩丹丹、陈野、张密林、舒畅、张春霞、徐鹏程.掺钇纳米NiO的制备及其超大电容性能研究.电化学，2006，12(3):333-336 |
刘京亮 |
周忠年 |

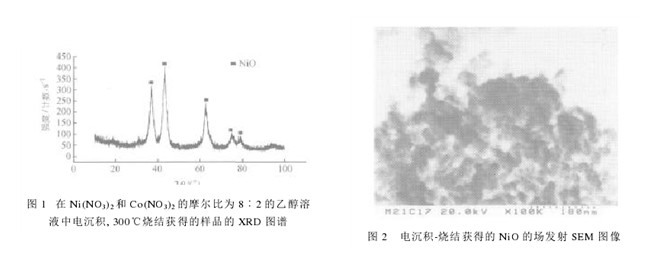

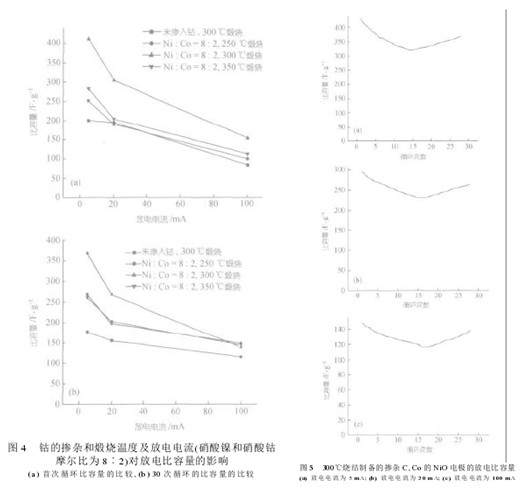

| 氧化镍 |
掺C，Co的NiO |
赝电容 |
电沉积-烧结法 |
硝酸镍，硝酸钴，乙醇 |
球形颗粒状 |
20-30 |
- |
|
6 mol/LKOH＋1 mol/L LiOH |
410 |
|
于维平、杨晓萍、王光明.电沉积-烧结制备掺杂C,Co的纳米NiO电极及其电容性能.科学通报，2004，49(11): 1052-1055 |
刘京亮 |
周忠年 |

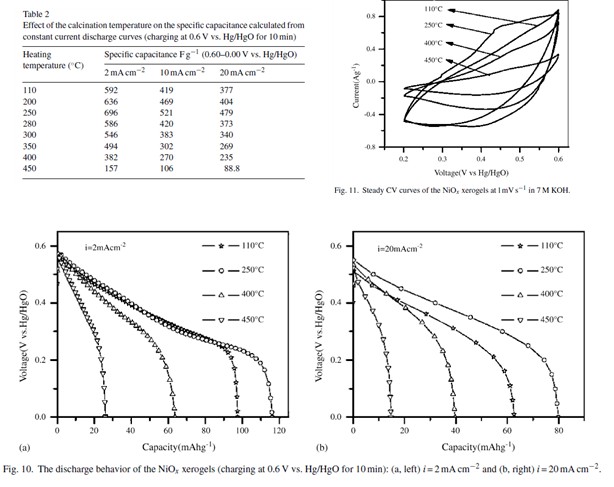

| 氧化镍 |
干凝胶 |
赝电容 |
溶胶凝胶法 |
NiSO4?6H2O, KOH, Na3C6H5O7?2H2O， NaOOCCH3 |
条状结晶，有大量孔 |
10 |
- |
|
7 mol/L KOH |
695 |
|
Jie Cheng、Gao-Ping Cao、Yu-Sheng Yang. Characterization of sol?gel-derived NiOx xerogels as supercapacitors. Journal of Power Sources,2006,159:734?741 |
刘京亮 |
周忠年 |

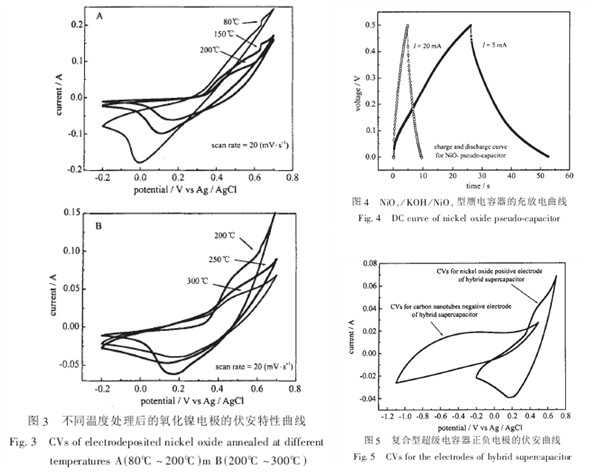

| 氧化镍 |
- |
赝电容 |
电化学沉积法 |
硝酸镍，硝酸钠，乙醇，碳纳米管 |
- |
- |
- |
|
1 mol/L KOH |
210 |
|
王晓峰、王大志、梁吉.氧化镍/碳纳米管复合型超级电容器的研制.无机化学学报，2003，19(2):137-141 |
刘京亮 |
周忠年 |
