| 电极材料名称 |
类型 |
储能机理 |
制备工业 |
原材料 |
外观 |
粒度 |
比表面积 |
结构与形貌图 |
电解液 |
比电容 |
电化学性能相关图 |
信息来源 |
收集人 |
校对人 |

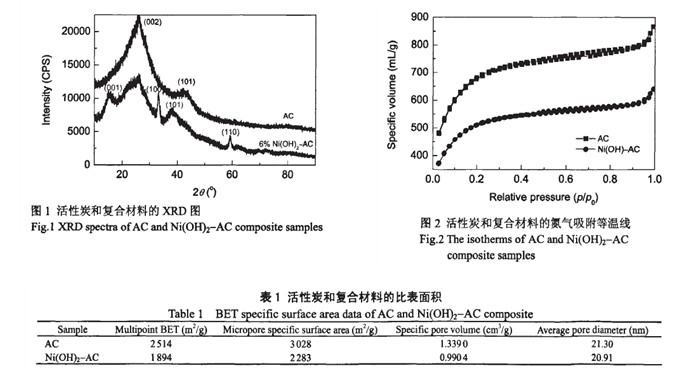

| 氢氧化镍/活性炭 |
复合材料 |
赝电容，双电层电容 |
化学沉淀法 |
活性炭，硫酸，硝酸，硝酸镍，氢氧化钠 |
- |
- |
1894 |
|
6 mol/L KOH |
330.7 |
|
黄庆华、王先友、李俊、戴春岭、李娜.Ni(0H)2／活性炭复合材料在超级电容器中的应用.过程工程学报，2007,7(5):1035-1039 |
刘京亮 |
周忠年 |
| 聚苯胺/活性炭 |
复合材料 |
赝电容，双电层电容 |
化学氧化法 |
苯胺，盐酸，过硫酸铵，活性炭 |
聚苯胺在活性炭表面和孔隙内部进行聚合 |
- |
- |
|
30% KOH |
400 |
|
张钦仓、宋怀河、陈晓红、孟庆函、庞自钊.聚苯胺/活性炭复合材料的制备及电化学性质.电源技术，2008，32(2):109-112 |
刘京亮 |
周忠年 |

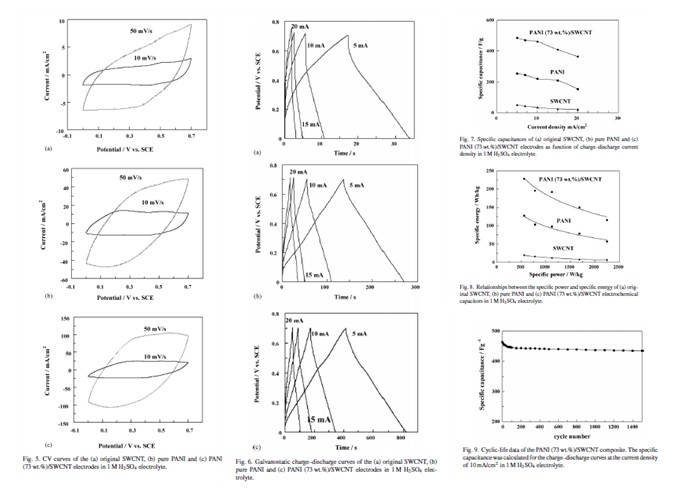

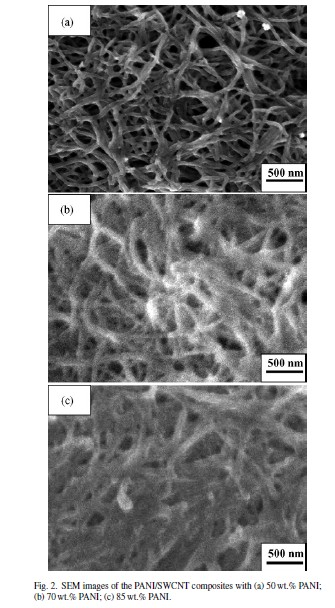

| 聚苯胺/单壁碳纳米管 |
复合材料 |
赝电容，双电层电容 |
电化学沉积法 |
SWCNTs，苯胺，硫酸 |
纳米纤维状 |
- |
- |
|
1 mol/L H2SO4 |
485 |
|
Vinay Gupta、Norio Miura. Polyaniline/single-wall carbon nanotube (PANI/SWCNT) composites for high performance supercapacitors. Electrochimica Acta 2006,52:1721?1726 |
刘京亮 |
周忠年 |
| 聚苯胺/多壁碳纳米管 |
复合材料 |
赝电容，双电层电容 |
化学氧化法 |
MWCNTs，苯胺，盐酸，过硫酸铵 |
纳米管 |
D=30-40 |
54.3 |
|
0.1 mol/L H2SO4 |
560 |
|
Yi Zhou、Zong-Yi Qin、Li Li、Yu Zhang、Yu-Ling Wei、Ling-Feng Wang、Mei-Fang Zhu. Polyaniline/multi-walled carbon nanotube composites with core?shell structures as supercapacitor electrode materials. Electrochimica Acta , 2010,55:3904?3908 |
刘京亮 |
周忠年 |
| 聚苯胺/石墨烯 |
复合材料 |
赝电容，双电层电容 |
化学氧化法 |
石墨烯，苯胺，盐酸，过硫酸铵 |
薄片 |
GNS：H=2-3；PANI：H=2 |
GNS：267 |
|
6 mol/L KOH |
1046 |
|
Jun Yana, Tong Weia, Bo Shaoa, Zhuangjun. Preparation of a graphene nanosheet/polyaniline composite with high specific capacitance.Carbon, 2010, 48:487-493 |
刘京亮 |
周忠年 |

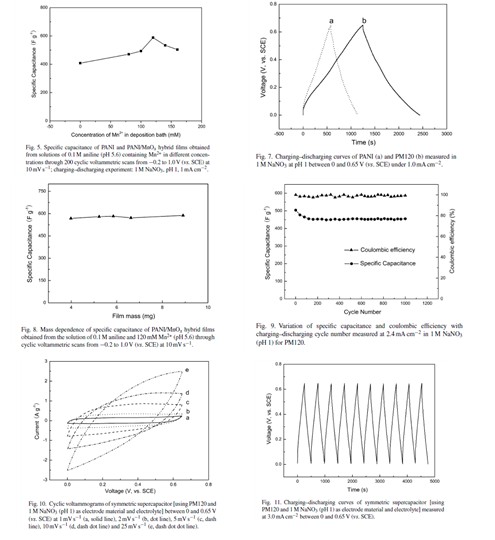

| 聚苯胺/MnOx |
复合材料 |
赝电容 |
电化学共沉积 |
苯胺，硫酸锰，硝酸钠 |
纳米棒，纳米纤维 |
- |
- |
|
1 mol/L NaNO3 |
588 |
|
Li-Jie Suna、Xiao-Xia Liu、Kim King-Tong Lau、Liang Chen、Wei-Min Gu.Electrodeposited hybrid films of polyaniline and manganese oxide in nanofibrous structures for electrochemical supercapacitor. Electrochimica Acta, 2008,53:3036?3042 |
刘京亮 |
周忠年 |
| 聚苯胺/SnO2 |
复合材料 |
赝电容 |
溶胶凝胶法，化学氧化法 |
氯化锡，乙醇，苯胺，盐酸，过硫酸铵 |
SnO2：球形颗粒；PANI：网状结构 |
SnO2：20-60； |
- |
|
1 mol/L H2SO4 |
305.3 |
|
Zhong-Ai Hu、Yu-Long Xie、Yao-Xian Wang、Li-Ping Mo、Yu-Ying Yang、Zi-Yu Zhang. Polyaniline/SnO2 nanocomposite for supercapacitor applications. Materials Chemistry and Physics,2009,114:990?995 |
刘京亮 |
周忠年 |
| 3,4-乙撑二氧噻吩聚合物/MnO2 |
复合材料 |
赝电容 |
一步共电沉积 |
MnO2，3,4-乙撑二氧噻吩 |
同轴纳米线 |
- |
- |
-
|
- |
185-210 |
-
|
Ran Liu and Sang Bok Lee.MnO2/Poly(3,4-ethylenedioxythiophene) Coaxial Nanowires by One-Step Coelectrodeposition for Electrochemical Energy Storage.J. AM. CHEM. SOC， 2008, 130: 2942-2943 |
刘京亮 |
周忠年 |
| 聚吡咯/碳纳米管 |
复合 |
赝电容 |
静电吸附法 |
吡咯、碳纳米管（CNTs） |
片状 |
/ |
/ |

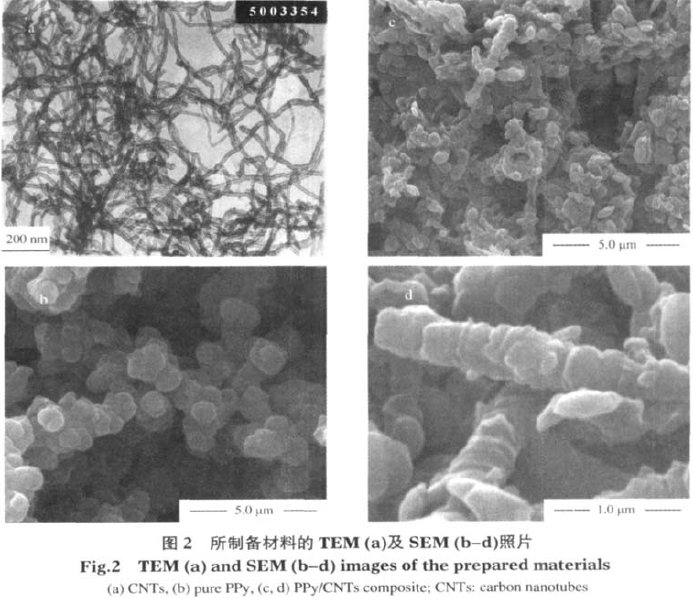

-PPy-2.png)
|
1.0 mol/L LiClO4/EC(碳酸乙烯酯)+DEC(碳酸二己酯)(VEC∶VDEC=1∶1) |
101.1 |
-PPy-2.png)
|
杜冰、江奇、赵晓峰、林孙忠、幕佩珊、赵勇.基于静电吸附作用制备PPy/CNTs 复合材料.物理化学学报，2009，25(3)：513-518 |
刘京亮 |
周忠年 |
| 聚吡咯/碳纳米管 |
复合 |
双电层电容 |
电化学氧化法 |
聚吡咯，乙炔 |
表面粗糙，直径均匀管状 |
/ |
/ |
-PPy-4.png)
|
0.5 mol/L 高氯酸锂水溶液（LiClO4） |
0.84 F/cm2 |

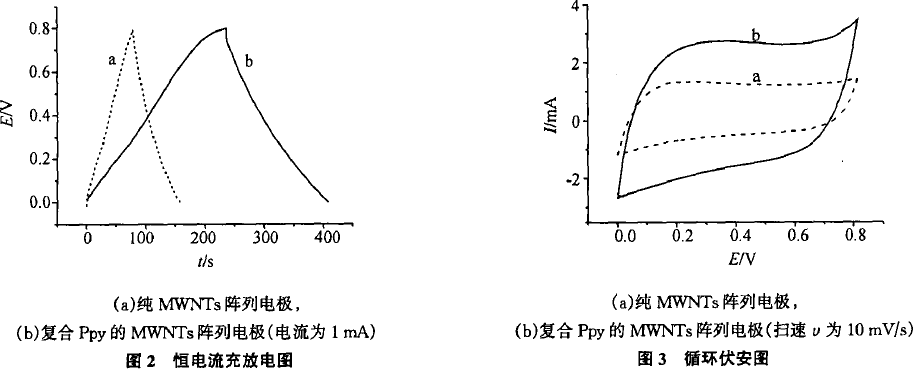

-PPy-5.png)
|
陈巧玲、薛宽宏、陶菲菲、沈伟、尹寿银、徐雯.多壁碳纳米管阵列及其聚吡咯复合电极的电容性能研究.南京师范大学学报（工程技术版），2002，2（4）:18-20 |
刘京亮 |
周忠年 |
| 聚吡咯/介孔碳 |
复合 |
赝电容 |
化学原位聚合法 |
三嵌段共聚物EO20PO70EO20、正硅酸乙酯(TEOS）、吡咯、对甲苯磺酸、过硫酸铵、蔗糖 |
三维多孔结构 |
/ |
1200 |
-PPy-5.png)
|
1 mol/L NaNO3 |
170～220 |
-PPy-6.png)
|
张晶、孔令斌、蔡建军、杨贞胜、罗永春、康龙.电化学混合电容器用新型聚吡咯/介孔碳纳米复合电极.物理化学学报，2010, 26(6):1515-1520 |
刘京亮 |
周忠年 |
| 活性炭/聚苯胺 |
复合材料 |
赝电容，双电层电容 |
循环伏安法在多孔碳电极上制备一层导电聚苯胺 |
活性炭粉末,苯胺 |
电极表面有绿色聚苯胺生成 |
- |
- |
-
|
0.5 mol/L H2SO4 |
545.31 |
|
房晶瑞、王玮、鲍玉胜、梁亮.聚苯胺修饰活性炭电极电化学性能.功能材料.2007，A40：1713-1715 |
刘京亮 |
周忠年 |

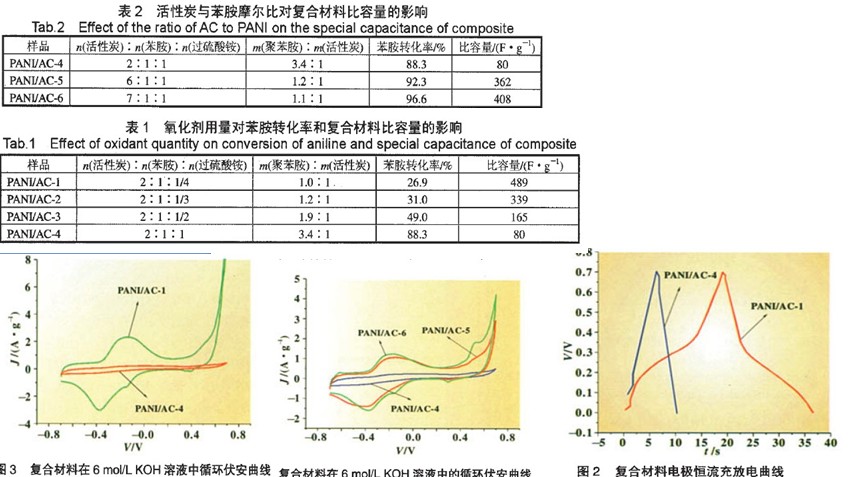

| 活性炭/聚苯胺 |
复合材料 |
赝电容，双电层电容 |
苯胺在改性活性炭表面的原位聚合方法 |
活性炭(LAC)、苯胺、过硫酸铵、盐酸 |
颗粒 |
- |
- |
-
|
6 mol/L KOH |
409 |
|
毛定文、田艳红.超级电容器用聚苯胺／活性炭复合材料.电源技术研究与设计，2007，31（8）: 614-616 |
刘京亮 |
周忠年 |
| 活性炭/NiO2 |
复合材料 |
赝电容，双电层电容 |
溶液浸渍-高温热解法 |
椰壳活性炭、Ni(NO3)2、KOH、HNO3、盐酸、无水乙醇 |
颗粒表面有松散物质 |
2 |
743-786 |
|
6 mol/L KOH |
246.1 |
|
曾俊、刘亚菲、胡中华、程庚金生、赵国华.NiO-改性活性炭电极电化学电容器研究.功能材料，2007,1(38):105-108 |
刘京亮 |
周忠年 |
| 活性炭/氧化锰 |
复合材料 |
赝电容，双电层电容 |
溶液浸渍-高温热解法 |
Mn(NO3)2、椰壳活性炭、硝酸 |
颗粒表面及孔道内有明显松散物质 |
1.98 |
818-927 |
|
6 mol/L KOH |
254 |
|
高强、刘亚菲、胡中华.氧化锰表面改性活性炭电极材料的电化学特性.物理化学学报, 2009, 25(2):229-236 |
刘京亮 |
周忠年 |
